不銹鋼既是抗蝕材料，又是耐磨材料、低溫材料、無磁材料和耐熱材料。在冷加工的工序中，若不銹鋼制品管出現(xiàn)加工硬化、可加工性變壞的現(xiàn)象，必須采用退火的熱處理方法消除冷作硬化，使組織均勻和軟化、硬度降低、可壓力加工性改善。接下來，看看退火對304不銹鋼制品管性能的影響有哪些。

       在室溫下304不銹鋼制品管中碳的溶解度很小，溶解度約0.006%。隨碳含量的增加，多余的碳以鉻-鐵碳化物的形式析出。碳化物中M23C6和M7C3中鉻含量約為42%~65%，與不銹鋼的基體成分相比，碳化物中鉻的含量遠大于基體中鉻的含量。這樣，碳化物的析出就易引起不銹鋼制品管晶界貧鉻，從而導(dǎo)致晶間腐蝕的發(fā)生。

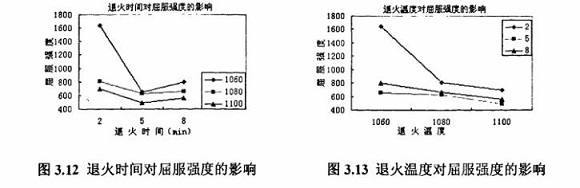

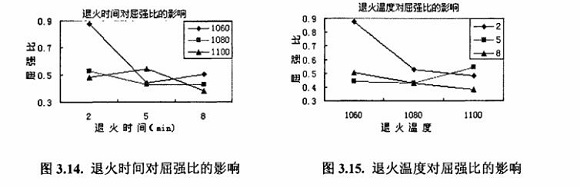

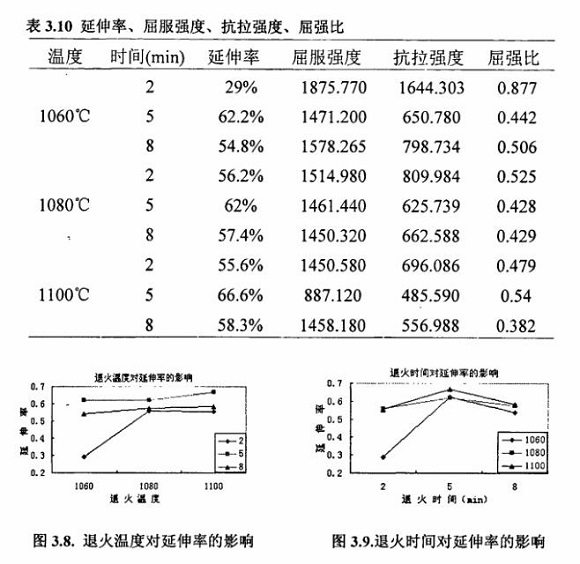

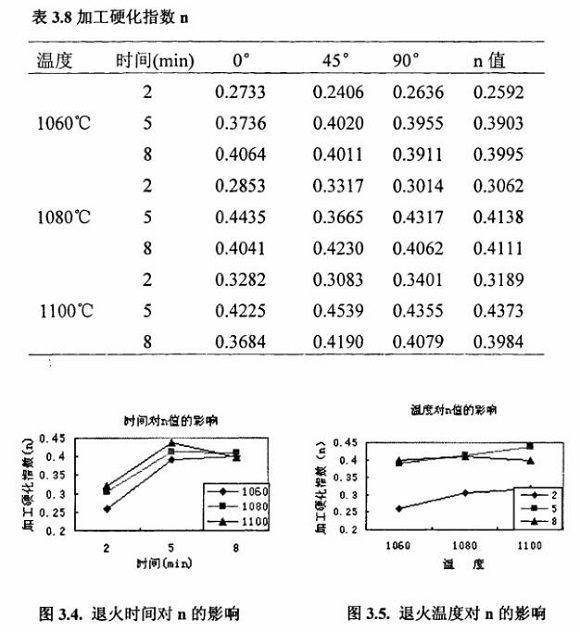

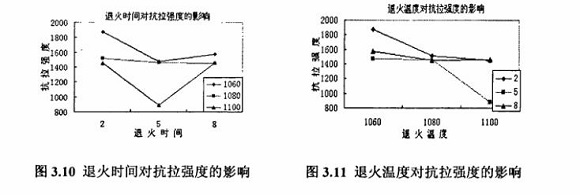

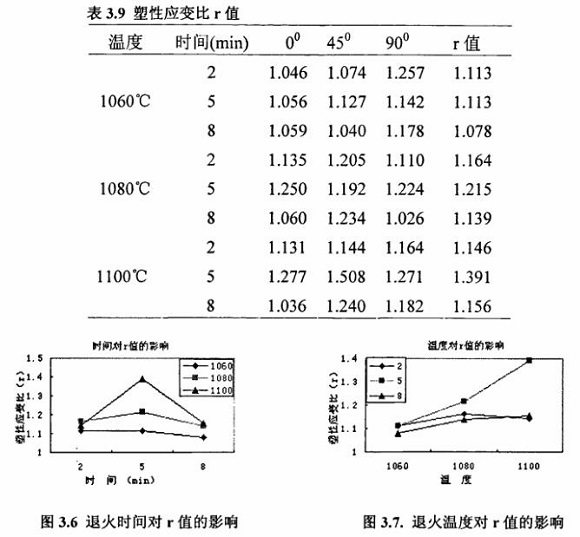

       傳統(tǒng)的奧氏體不銹鋼使用前通常在1050~1150℃之間進行固溶退火，使析出的碳化物被重新固溶，然后快速冷卻到室溫。由于冷速較快，固溶的碳來不及與其它合金元素結(jié)合析出，以此提高其耐晶間腐蝕性能。在退火過程中溫度不宜過高，以免因溫度過高使鋼中析出δ鐵素體和引起鋼的晶粒粗化，另一方面固溶處理溫度過高還會增加鋼的晶間腐蝕敏感性。        從n值的計算結(jié)果來看，在1060℃，1080℃，1100℃隨著退火時間的增加，n值逐漸增大，退火時間到5min后n值逐漸減小。在退火時間為2min和5min的情況下，隨著退火溫度的升高n值逐漸增加。退火時間為8min，退火溫度1060~1080℃時n值增加，1080~1100℃時n值減小。        從r值的計算結(jié)果來看，在1060℃時隨著退火時間的增加r值逐漸減小。在1080℃，1100℃時，退火時間2~5min，r逐漸增大，5~8min時r值逐漸減小。退火時間為5min和8min時隨著退火溫度的升高r逐漸增大，退火時間為2min時，退火溫度1060~1080℃時r值增大，退火溫度1080~1100℃時r值減小。退火工藝1100℃ 5min時r值達到1.391拉伸性能最好，滿足材料性能要求。        在退火時間為2min時，退火溫度從1060~1080℃，延伸率逐漸增加，在退火溫度為1080~1100℃時延伸率稍微減小。退火時間5min和8min時隨著退火溫度的升高延伸率增大，但增加幅度不大。退火溫度為1060℃，1080℃，1100℃隨著退火時間的增加延伸率增大。        退火溫度為1060℃，1100℃時，退火時間2~5min時抗拉強度減小，5~8min時抗拉強度增加。1080℃時隨著退火時間的增加抗拉強度逐漸減小，但減小的幅度不大。退火時間為2min，5min，8min時隨著退火溫度的升高抗拉強度逐漸減小，退火時間為5min時抗拉強度減小幅度最大。        從圖中可知，退火溫度為1060℃，1080℃，1100℃時退火時間2~5min時屈服強度逐漸減小，5~8min時屈服強度增大。在退火時間為2min，5min，8min時隨著退火溫度的升高，屈服強度逐漸減小。        退火時間對屈強比的影響：在退火溫度為1060℃，退火時間2~5min屈強比明顯減小，5~8min時屈強比增大。退火溫度1080℃時隨著退火時間的增加，屈強比逐漸減小。退火溫度為1100℃時，退火時間2~5min時屈強比增大，5~8min時屈強比減小。

       退火溫度對延伸率的影響：在退火時間為2min和8min時隨著退火溫度的升高，屈強比逐漸減小。退火時間為5min時退火溫度1060~1080℃時屈強比減小，1080~1100℃時屈強比明顯增加。

       以上就是退火對304不銹鋼制品管性能的影響，304不銹鋼的材料成分、軋制和退火工藝對材料性能都有明顯的影響，其中退火工藝對材料性能的影響最大。退火過程中，對不同厚度的不銹鋼制定出不同的退火溫度和退火時間，并控制好冷卻速度，已達到最佳性能。


參考資料：退火對不銹鋼組織和性能的影響
